PARQUE FOTOVOLTAICO SANTA ISABEL & SUBESTACIONES
Infraestructura de Evacuación de Potencia y Transmisión en Alta Tensión al SEN
🎯 Resumen Ejecutivo
Nuestra división especializada en Sistemas de Potencia, Control y Automatización lideró los frentes de obra secundaria y aseguramiento de calidad (QA/QC) para las infraestructuras eléctricas asociadas al proyecto. El despliegue de ingeniería se dividió en fases secuenciales que abarcaron desde la habilitación operativa de dos subestaciones de transmisión clave hasta el conexionado y sintonización de los bloques de potencia del campo solar.
La rigurosa ejecución de los protocolos de montaje y de ensayos dinámicos permitió garantizar el cumplimiento irrestricto de las normativas de inyección y estabilidad eléctrica exigidas por el Coordinador Eléctrico Nacional (CEN) de Chile, asegurando una transferencia segura de los activos hacia su operación comercial definitiva.
🛠️ Detalles del Proceso de Ejecución Técnica
1. FASE I: SUBESTACIONES DE ALTA TENSIÓN (ANA MARÍA & DON ANTONIO)
Nuestra intervención se concentró en la habilitación secundaria y comisionamiento de los dos nodos principales que hacen viable la inyección de energía fotovoltaica al Sistema Eléctrico Nacional (SEN):

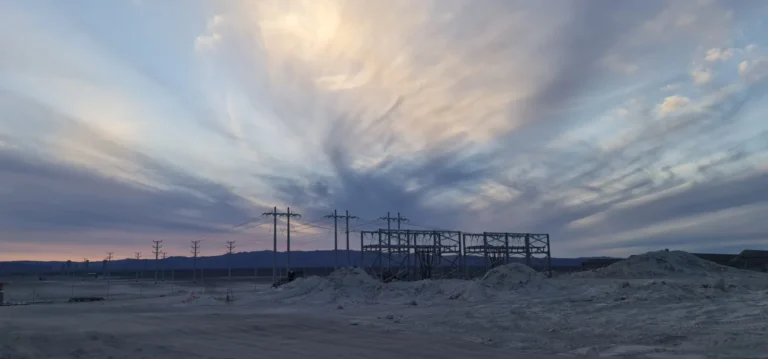

A. Subestación Ana María (220 kV) – Nodo de Seccionamiento e Interconexión
Esta subestación de patio abierto, bajo tecnología convencional AIS (Air Insulated Switchgear), cumple la función crítica de seccionar líneas troncales del norte grande para permitir la interconexión de nuevos proyectos renovables en la región.
• Configuración Eléctrica: Esquema de Interruptor y Medio. Esta topología de alta confiabilidad cuenta con tres diagonales de ampliación (paños asociados al seccionamiento de la Línea 2x220 kV Frontera – María Elena), lo que garantiza la continuidad del flujo eléctrico de potencia aun si un interruptor principal entra en mantenimiento.
B. Subestación Don Antonio (220 / 23 kV) – Nodo Elevador de Planta
Ubicada en el perímetro contiguo al campo de generación, esta subestación es el corazón de transformación que eleva la energía recolectada de la planta hacia los niveles de transporte troncal.
• Configuración Eléctrica: Esquema de Barra Simple o Barra Doble con Paño de Transformación dedicado. Alberga un Transformador de Poder primario de gran capacidad (220/23 kV), el cual acopla el sistema colector en media tensión (23 kV) de los bloques solares con el sistema de alta tensión (220 kV) de evacuación.
Alcance Operativo Ejecutado en Ambas Subestaciones:

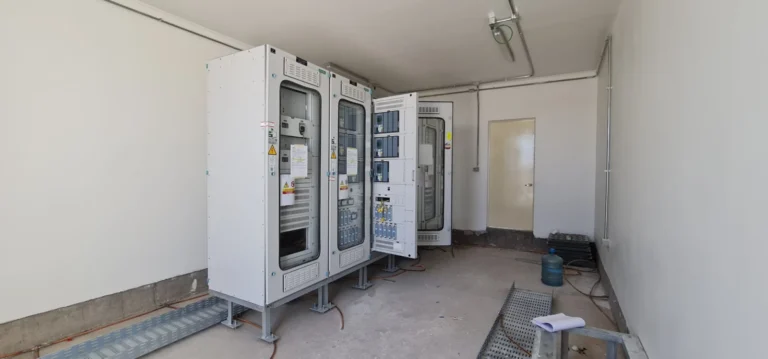

• Montaje Secundario de Control y Protección (PCyM): Montaje, nivelación y anclaje de gabinetes de protección (principal y respaldo), Unidades Terminales Remotas (RTU) y armarios de distribución de Servicios Auxiliares en Corriente Continua (VDC) y Alterna (VAC).

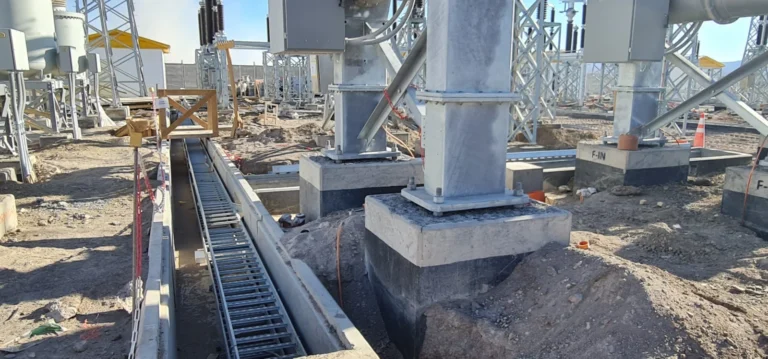

• Tendido de Control y Comunicación: Despliegue y peinado normado de cables multiconductores apantallados desde las cajas de agrupación en el patio de llaves de AT hacia las salas de control centralizadas.
• Protocolo de Timbrado y Amarillado: Verificación óhmica al 100% de la continuidad punto a punto del cableado de control. Marcación física termo-contráctil unívoca e identificación en planos As-Built, erradicando de raíz lazos abiertos en circuitos de corriente (TC's) o cortocircuitos en tensión (TV's).

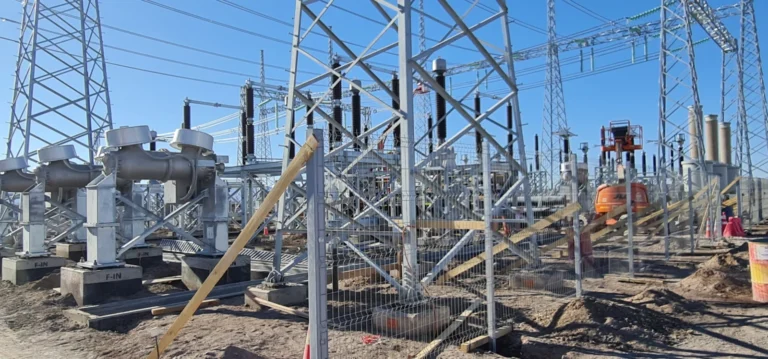

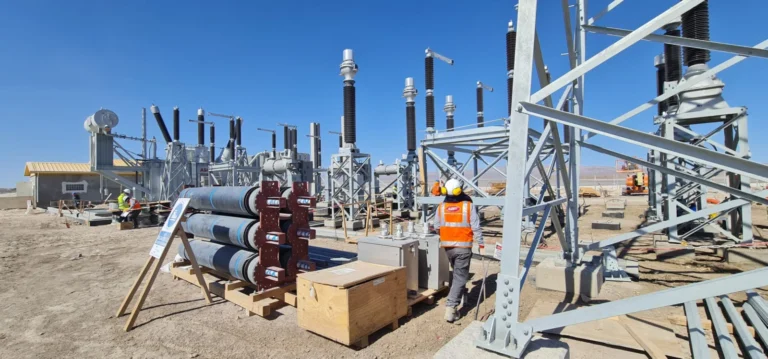

• Regulación Mecatrónica de Patio: Ajuste de transmisiones, motores de accionamiento y contactos auxiliares de posición (52a/52b) en los interruptores en gas SF6 y seccionadores de maniobra asociados a los paños intervenidos.
• Pruebas de Calibración e Inyección Secundaria: Simulación de fallas con maletas especializadas para verificar las curvas de respuesta de los relés numéricos (funciones ANSI 50/51, 87T, 21, 67) y validación estricta de la matriz de disparo cruzado (Trip Matrix).
2. FASE II: PARQUE SOLAR (GENERACIÓN Y MEDIA TENSIÓN)
El bloque de generación fotovoltaica requirió un despliegue masivo bajo rigurosos controles de calidad estandarizados:
• Conexionado en Corriente Continua (DC): Conexión estructurada de las cadenas de paneles hacia las cajas de combinación de corriente continua (Combiner Boxes), aplicando los torques de apriete normados y verificando la polaridad y el aislamiento a tierra.
• Centros de Inversión y Media Tensión (23 kV): Integración secundaria en las estaciones de inversión y transformación (Power Stations), enrutando las señales de potencia, alarmas térmicas y disparos hacia los interruptores de media tensión de 23 kV.
• Sistemas de Seguimiento (Trackers): Conexionado y calibración de las unidades electrónicas de control de los seguidores mecánicos (Trackers), asegurando el posicionamiento angular automatizado según el algoritmo de máxima captación de radiación solar.
• Pruebas de Lazo End-to-End: Validación del flujo total de datos (Loop Tests) desde los inversores de campo y las estaciones meteorológicas hacia el SCADA Maestro de la planta y las plataformas de la central de despacho del Coordinador Eléctrico Nacional (CEN).
3. PUESTA EN SERVICIO Y ENERGIZACIÓN
• Pre-requisitos de Energización: Listas de verificación de seguridad, confirmación de bloqueos lógicos activos, retiro de tierras temporales y monitoreo de la estabilidad de los bancos de baterías auxiliares.
• Energización en Vacío: Acompañamiento en sitio durante las maniobras de energización en vacío de las barras de 220 kV y del transformador principal de la S.E. Don Antonio, controlando variables eléctricas y la estabilidad dieléctrica inicial.
• Sincronización de Bloques Fotovoltaicos: Soporte directo en los cierres de interruptores del campo solar para la sincronización escalonada y progresiva de los bloques de inversores con el SEN.
• Análisis de Direccionalidad Bajo Carga: Medición de vectores, corrientes y tensiones secundarias reales bajo régimen permanente para confirmar la correcta direccionalidad de las unidades de protección, evitando disparos intempestivos bajo carga real.
📈 Valor Tecnológico Garantizado para el Cliente
• Cero Errores de Conectividad: El despliegue milimétrico del protocolo de Timbrado y Amarillado anuló cualquier re-trabajo por fallas de conexionado, permitiendo una transición limpia y ágil entre la construcción y la puesta en marcha.
• Seguridad Operativa Integral: Las simulaciones funcionales y la correcta configuración de enclavamientos lógicos brindaron un entorno de operación blindado contra maniobras humanas erróneas en los patios de AT.
• Conformidad Regulatoria Exigente: Toda la documentación técnica y los protocolos de prueba emitidos sirvieron como sustento técnico directo para las auditorías del Coordinador Eléctrico Nacional (CEN), asegurando el ingreso exitoso de la planta al mercado energético chileno.
